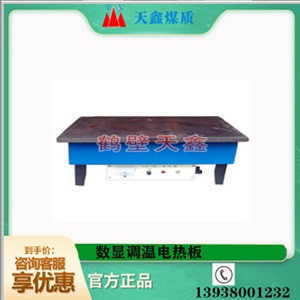

TXDR-1化验室电热板
电热板是一种电加热烘干设备，可广泛用于煤炭、焦碳、矿石等固体物质的加热烘干，对有机物和易燃物的加热烘干。
该系列产品采用镍铬丝作为加热元件，加热由可控硅控制，功率可调。整机坚固耐用，使用方便。
二、电热板主要技术参数
|
|
I型 |
II型 |
|
加热面尺寸mm |
450×300 |
600×450 |
|
电源电压 V |
AC220V |
AC220V |
|
加热功率 kW |
1.8 |
3.6 |
|
外形尺寸 mm |
450×300×245 |
600×450×270 |
|
重 量 kg |
21 |
21 |
三、电热板结构
1、外部：外壳和支架采用金属板制造，表面喷涂烘漆；发热面采用铸铁板，表面平整光洁；电气控制箱固定于外壳下方，中间采用隔热装置隔热；控制开关安装在易于操作和维修的位置；电源线由底部引出。 2、内部：发热体装在耐高温的绝缘支架上，四周及底部均填充保温材料，尽量使热量集中传到电热板上。
四、电热板使用方法
1、电热板应放置平稳，底脚下应衬垫瓷板或石棉板等隔热材料。
2、外壳需可靠接地，且注意防潮。使用前应先清理加热面。
3、接通电源，打开电源开关即可加热。通过旋动“功率调节”旋纽来调节加热功率。
4、用后应清理加热面，并涂上一层防锈油，加盖纸张防锈。
5、检修发热体时，将铸铁板固定螺钉旋下，取下铸铁板即可进行。
6、检修电气控制部分时，打开底部电气控制箱便可进行检修。
