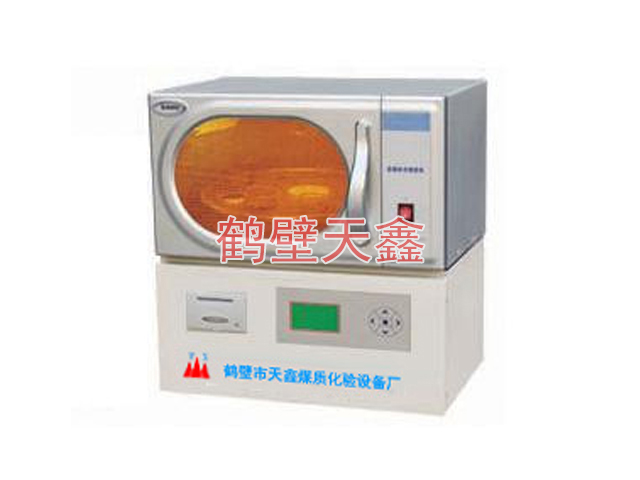

TXSC-08微波水分测定仪
TXSC-08型水分测定仪是由鹤壁市天鑫煤质化验设备生产的产品，测量结果精密度满足GB/T 15334《煤的水分测定方法微波干燥法》的要求。TXSC-08可测定全水分和分析水分。采用电子天平精度0.001%。
一、测定原理和仪器结构
1．水分测定仪的测定原理
称取煤样，置于放在微波（或红外）干燥炉中干燥，根据干燥后煤样的质量损失计算出水分含量。
微波烘干原理：被 干燥物质中的水分子在微波发生器的交变电场作用下，高速振动产生摩擦热，使水分迅速蒸发，根据煤样水分蒸发后的质量减少，测出煤的水分含量。
2．仪器结构
TXSC-08系列水分测定仪主要由微波干燥箱、电子天平、机械传动机构、微电脑控制板、液晶显示器、微型打印机等部分组成。
(1)微波干燥箱。微波干燥箱内置了微波发生器、红外加热管两种加热装置，根据试验要求，可采用不同的加热方式和烘干功率，快速烘干样品。干燥箱内有可放置9个试样皿的微晶玻璃转盘（又称旋转托盘）。
(2)机械传动机构。该机构在微电脑控制下实现旋转托盘的水平旋转和升降运动。使得各试样的试验条件一致，样品受热均匀。在烘干前和烘干后，由系统自动控制转盘旋转、识别位置、升降和称重。并将每个位置上样品的器皿质量，烘干前、后的试样质量分别存储记录。
(3)微电脑控制板。它是水分测定仪智能控制核心，它由AT89C58单片机及其显示、控制、驱动电路组成。其功能为：控制微波干燥或红外干燥，并调控干燥功率、控制机械传动机构完成旋转托盘的旋转、升降，实现试样皿识别、定位；通过RS -232标准串口控制电子天平自动回零、自动称重，分析计算并显示水分值；判断干燥终点；对称量数据进行记录、处理、运算；完成水分测定结果，进行显示和打印。
（4） 若用计算机控制，再配备一套测控软件和通讯电缆，以实现由计算机控制测量、数据管理、报表打印等。一台计算机可控制多台水分测定仪。
微电脑控制板电气原理及结构：
微处理器采用AT89C5单片机，主要包括时钟电路、液晶显示电路，用于位置识别的光电开关检测电路、微波发生器，红外加热管、电机控制驱动电路、通讯控制及接口电路。周围是各种输入、输出插座。
二、主要技术指标
额定电压 (220±22)V，(50±l) Hz
微波干燥炉 输入功率≤1400W;输出功率≤900W;微波频率2450MHz
红外干燥器 功率≤1200W
电子天平 称量范围≤240g，感量，0.OOlg（全水分）
试样质量 (10±l)g（全水分）；(l±0.1)g（一般分析试样水分）
测定容量 9个单样／次
分析时间 一般≤20min
精密度 符合GB/T 15334和GB/T 211要求
环境要求 温度0—40 相对湿度≤85%
主机外形尺寸 510mm×380mm×540mm
