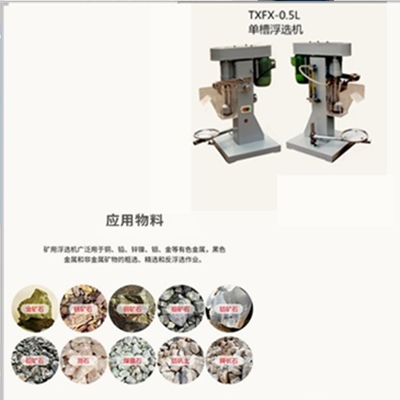

单槽浮选机
单槽浮选机适用于有色黑色金属的选别，主要用于选别铜、锌、铅、镍、金等有色金属，也可以用于黑色金属和非金属的粗选和精选。还可用于非金属如:煤莹石、滑石的选别。
工作原理
单槽浮选机(矿用单槽浮选机)由电动机三角代传动带动叶轮旋转，产生离心作用形成负压，一方面吸入充足的空气与矿浆混合，一方面搅拌矿浆与药物混合，同时细化泡沫，使矿物粘合泡沫之上，浮到矿浆面再形成矿化泡沫
。调节闸板高度，控制液面，使有用泡沫被刮板刮出。
煤泥和药剂充分混合后给入单槽浮选机的第一室的槽底下，叶轮旋转后，在轮腔中形成负压，使得槽底下和槽中的矿浆分别由叶轮的下吸口和上吸口进入混合区，也使得空气沿导气套筒进入混合区，矿浆、空气和药剂在这里
混合。在叶轮离心力的作用下，混合后的矿浆进入矿化区，空气形成气泡并被粉碎，与煤粒充分接触，形成矿化气泡，在定子和紊流板的作用下，均匀地分布于槽体截面，并且向上移动进入分离区，富集形成泡沫层，由刮泡
机构排出，形成精煤泡沫。槽底上面未被矿化的煤粒会通过循环孔和上吸口再一次混合、矿化和分离。槽底下未被叶轮吸入的部分矿浆，通过埋没在矿浆中的中矿箱进入第二室的槽底下，完成第一室的全部过程后，进入第三
室，单槽浮选机如此周而复始，矿浆通过最后一室后进入尾矿箱排出到主要用于选别铜、锌、铅、镍、金等有色金属，也可以用于黑色金属和非金属的粗选和精选尾矿。
主要技术参数：
技术参数
规格型号 TXFX0.5 TXFX0.75 TXFX1 TXFX1.5 TXFX3
选槽容积 0.5 0.75 1.0 1.5 3.0
叶轮转速 2590、2340 2100、1900 1910、1750 1890、1708
叶轮直径 45 55 60 70
刮板转给矿粒度速 15 30 7.9、19.1
给矿粒度 -0.2
主轴电机 2800转/分 90w JW6324 1410转/分250w
外形尺寸 502*263*628 570*263*688 560*310*590
整机重量 30 32 50
